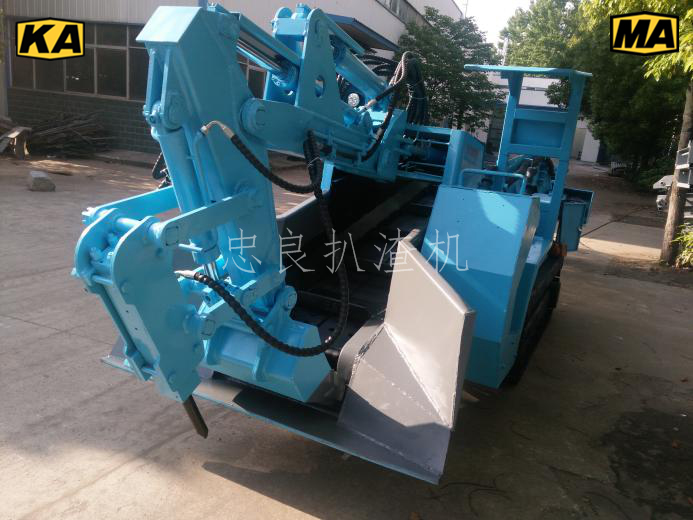

1, Часть раскопок: Принята пилотная операция, которая более удобна и проста. Различные рабочие рукоятки выбираются из компании Zhejiang --- Zhejiang Haihong Hydraulics.

2. Рабочая рука: Примите материал национального стандарта GB/T700-Q235B, предел прочности на растяжение достигает 375-550 МПа.

3. Гидравлический цилиндр: Все используют масляные цилиндры машиностроения Fujian Shanli. Тяга масляных цилиндров может достигать 4500 Н. Используются импортные уплотнения Parker, которые обладают хорошими уплотняющими характеристиками, долгим сроком службы и высокой надежностью. В каждом соединении используются износостойкие самосмазывающиеся втулки Koryo, которые имеют лучшую износостойкость.

4. Втулка: Для втулки, используемой при раскопках, выбран массивный подшипник с инкрустацией графитом JDB (высокопрочная латунная втулка) (ZCuZn25Al6Fe3Mn3), который обладает высокой износостойкостью и хорошей коррозионной стойкостью, а также снижает затраты на техническое обслуживание с точки зрения использования и обслуживания.

Гидравлическая система:

После нескольких поколений обновлений продукта общая конструкция гидравлической системы обеспечивает стабильность работы.

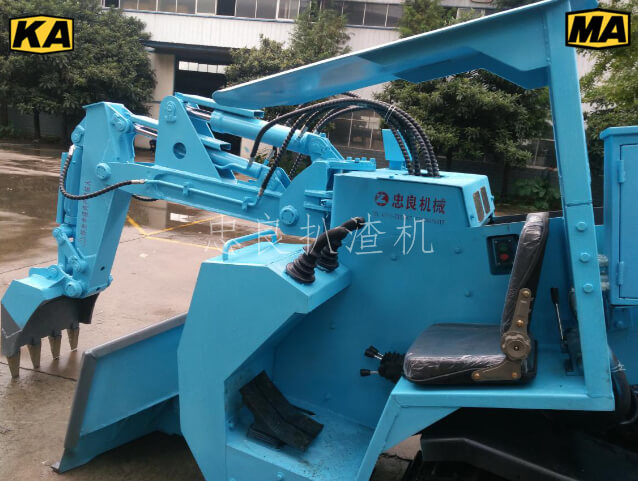

Гидравлическая система имеет двухуровневое управление, оснащена ручным гидравлическим джойстиком, имеет хорошие характеристики пропорционального управления и проста и удобна в эксплуатации.

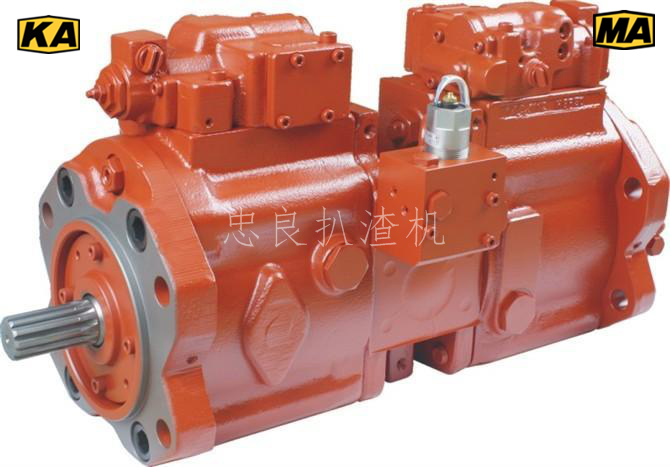

В гидравлическом шестеренчатом насосе используется тройной насос/двойной насос производства Jinan 7423 Military Factory, который обладает высокой износостойкостью и устойчивостью к загрязнениям, высокой эффективностью и длительным сроком службы.

В гидравлической системе используется мощный радиатор с воздушным охлаждением, обеспечивающий постоянную рабочую температуру масла во всей системе.

Фильтр может контролировать загрязнение гидравлической системы, чтобы защитить масляный насос и другие гидравлические компоненты и улучшить чистоту гидравлической системы.

Передающая часть

1. Обе стороны желоба, нижняя пластина и пластина прижимной цепи представляют собой износостойкие пластины, которые повышают износостойкость при транспортировке материалов.

2. Главная (ведомая) звездочка изготовлена из высокопрочной износостойкой легированной стали для увеличения срока службы звездочки.

3. Скребок изготовлен из материала Q345B, сварен и переработан. Удобно использовать различные типы скребков в соответствии с потребностями клиента.

4. Скребковая цепь использует двойные цепи, что увеличивает пропускную способность материалов.

5. Цепь имеет шаг цепи 50,8 мм, а нагрузка на растяжение этой цепи составляет 277 кН; цепная пластина изготовлена из сплава 40Mn, штифт - из сплава 20Cr, а ролик - из сплава GCr15. Поэтому срок службы цепи больше, чем у ремня.

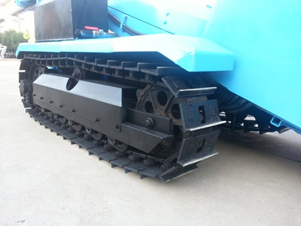

Ходовая часть шасси:

1. Пешеходная дорожка поставляется Shantui. Улучшить качество трека.

2. Ходьба гусеничного типа, левый и правый гусеницы съемные, что удобно для использования в условиях, когда требуется разборка и сборка.

3. Ведущее колесо и направляющее колесо изготовлены из литой стали ZG40SiMn, которая имеет длительный срок службы и высокую прочность.

4. На гусеничном ходу используется сверхмощная пластина с одним ребром 101 шага, которая обеспечивает более прочное сцепление с землей и более мощный подъем.

Взрывозащищенная электрическая система: Основные электрические компоненты и взрывозащищенные электрические кабели выбираются из взрывозащищенных электрических шкафов управления и гибких кабелей, одобренных знаками безопасности.

Гидравлический молот

Эта машина может быть оснащена встроенным отбойным молотком, который можно сразу же разбить при встрече с крупными камнями при удалении шлака, что удобно, быстро и безопасно.

Отбойный молоток может ломать и поддерживать пол проезжей части и дно борта; он может разбивать крупные камни и уголь после взрывных работ без необходимости дополнительных взрывных работ.

При проходке угольных или полуугольных выработок твердостью f≤3 проведение взрывных работ не требуется.

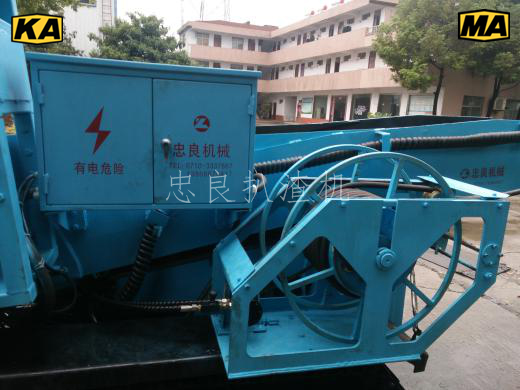

Кабельная катушка

Принять специальные кабельные барабаны, которые могут реализовать гибкое и автоматическое втягивание кабелей, когда оборудование входит и выходит из площадки, экономит рабочую силу и материальные ресурсы, повышает безопасность и имеет высокую степень автоматизации, что делает туннельный экскаватор более гибким и свободным для входа. и выйти с сайта.
