1. Часть раскопок: Принята пилотная операция, которая более удобна и проста. Различные рабочие рукоятки выбираются из компании Zhejiang --- Zhejiang Haihong Hydraulics.

2. Рабочая рука: Примите материал национального стандарта GB/T700-Q235B, предел прочности на растяжение достигает 375-550 МПа.

3. Гидравлический цилиндр: Все используют масляные цилиндры машиностроения Fujian Shanli. Тяга масляных цилиндров может достигать 4500 Н. Используются импортные уплотнения Parker, которые обладают хорошими уплотняющими характеристиками, долгим сроком службы и высокой надежностью. В каждом соединении используются износостойкие самосмазывающиеся втулки Koryo, которые имеют лучшую износостойкость.

4. Втулка: Для втулки, используемой при раскопках, выбран массивный подшипник с инкрустацией графитом JDB (высокопрочная латунная втулка) (ZCuZn25Al6Fe3Mn3), который обладает высокой износостойкостью и хорошей коррозионной стойкостью, а также снижает затраты на техническое обслуживание с точки зрения использования и обслуживания.

Гидравлическая система

После нескольких поколений обновлений продукта общая конструкция гидравлической системы обеспечивает стабильность работы.

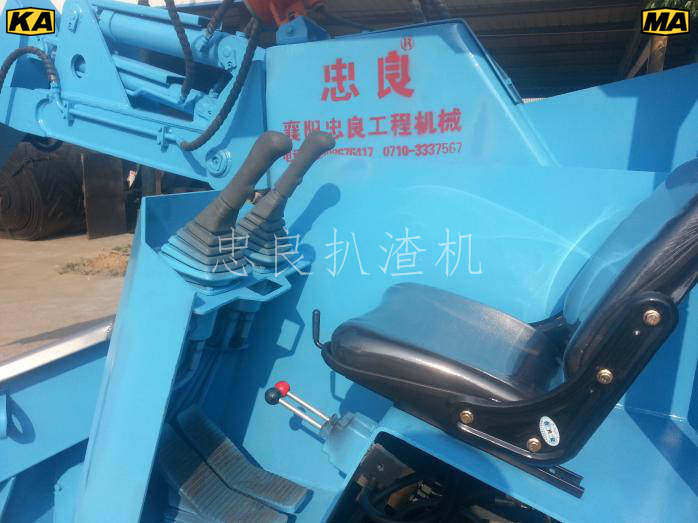

Гидравлическая система использует двухступенчатое управление и оснащена гидравлическим джойстиком управления, который имеет хорошие пропорциональные характеристики управления и прост и удобен в эксплуатации.

В гидравлическом шестеренчатом насосе используется тройной насос/двойной насос производства Jinan 7423 Military Factory, который обладает высокой износостойкостью и устойчивостью к загрязнениям, высокой эффективностью и длительным сроком службы.

В гидравлической системе используется мощный радиатор с воздушным охлаждением, обеспечивающий постоянную рабочую температуру масла во всей системе.

Фильтр может контролировать степень загрязнения гидравлической системы для защиты масляного насоса и других гидравлических компонентов, тем самым улучшая чистоту гидравлической системы.

Передающая часть

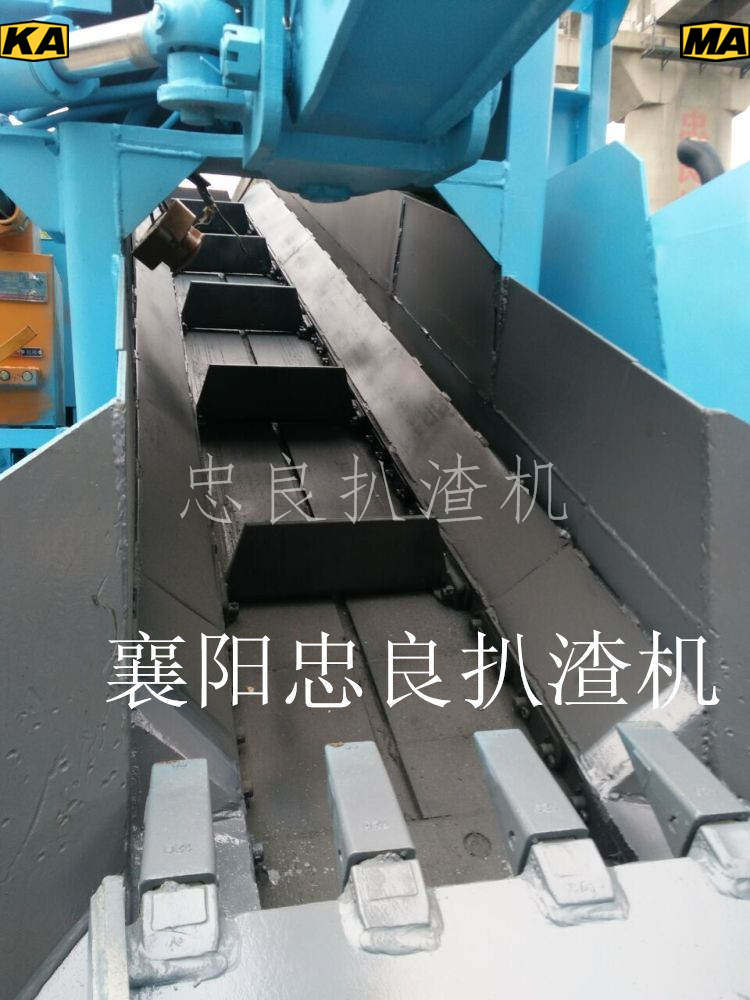

1. Обе стороны желоба, нижняя пластина и пластина прижимной цепи представляют собой износостойкие пластины, которые повышают износостойкость при транспортировке материалов.

2. Главная (ведомая) звездочка изготовлена из высокопрочной износостойкой легированной стали для увеличения срока службы звездочки.

3. Скребок изготовлен из материала Q345B, сварен и переработан. Удобно использовать различные типы скребков в соответствии с потребностями клиента.

4. Скребковая цепь использует двойные цепи, что увеличивает пропускную способность материалов.

5. Цепь имеет шаг цепи 50,8 мм, а нагрузка на растяжение этой цепи составляет 277 кН; цепная пластина изготовлена из сплава 40Mn, штифт - из сплава 20Cr, а ролик - из сплава GCr15. Поэтому срок службы цепи больше, чем у ремня.

Ходовая часть шасси

1. Пешеходная дорожка изготовлена компанией Shantui, что позволяет улучшить качество дорожки.

2. Ходьба гусеничного типа, левый и правый гусеницы съемные, что удобно для использования в условиях, когда требуется разборка и сборка.

Ведущее колесо и направляющее колесо изготовлены из литой стали ZG40SiMn, которая имеет длительный срок службы и высокую прочность.

На гусеничном ходу используется сверхмощная пластина с одним ребром 101 шага, которая обеспечивает более прочное сцепление с землей и более мощный подъем.

Гидравлическая и электрическая система

1. В двигателе используется Xiangyang Yuqing Transmission, производитель, специализирующийся на производстве двигателей в Сянъяне, мощностью 45 кВт, что может снизить вероятность повреждения двигателя из-за нестабильного напряжения на шахте. В то время как мощность двигателя того же типа продукции других производителей составляет всего 30кВт или 37кВт.

2. В двигателе конвейера используется низкоскоростной двигатель с высоким крутящим моментом производства Zhejiang-Ningbo Yining с номинальным крутящим моментом 2433 Н·м.

3. Силовые провода, электрические печатные платы и соединительные провода электрических компонентов соединяются с помощью кабельных наконечников, а на электрическую коробку и печатные платы устанавливаются резиновые амортизирующие и антивибрационные прокладки для уменьшения ошибок ослабления электрических цепей.

4. Используемые электрические компоненты выбираются у производителей, отвечающих стандартам безопасности. Соединительные провода, используемые в каждой отдельной цепи, различаются по цвету для удобства обслуживания (только для невзрывозащищенных моделей).

5. Добавьте автоматический выключатель, чтобы лучше контролировать выход трансформатора (только для невзрывозащищенных моделей).

Гидравлический молот

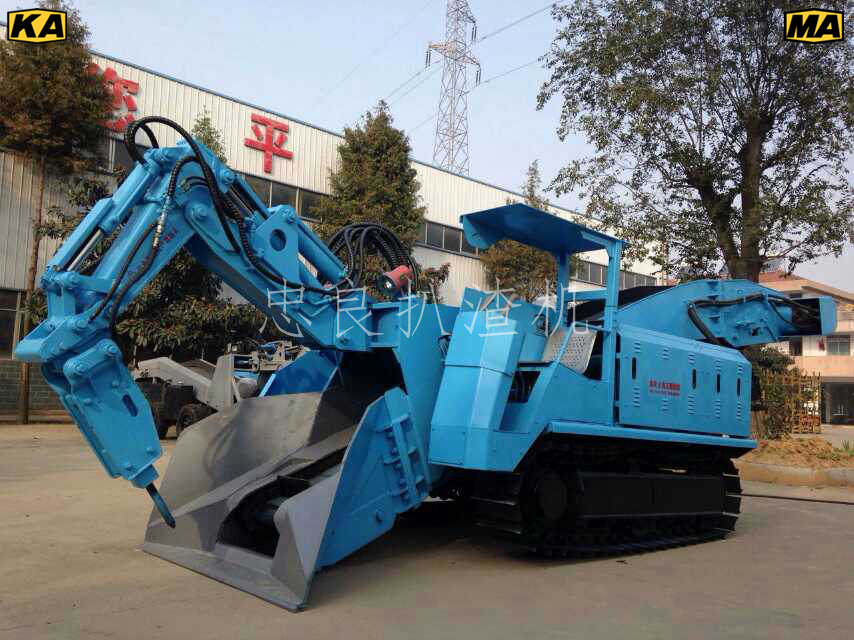

Эта машина может быть оснащена встроенным отбойным молотком, который можно сразу же разбить при встрече с крупными камнями при удалении шлака, что удобно, быстро и безопасно.

Отбойный молоток может ломать и поддерживать пол проезжей части и дно борта; он может разбивать крупные камни и уголь после взрывных работ без необходимости дополнительных взрывных работ.

При проходке угольных или полуугольных выработок твердостью f≤3 проведение взрывных работ не требуется.

Кабельная катушка

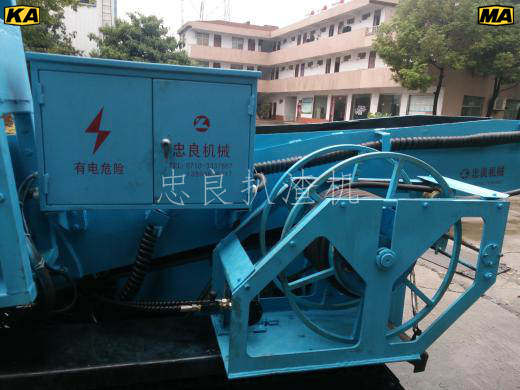

Принять специальные кабельные барабаны, которые могут реализовать гибкое и автоматическое втягивание кабелей, когда оборудование входит и выходит из площадки, экономит рабочую силу и материальные ресурсы, повышает безопасность и имеет высокую степень автоматизации, что делает туннельный экскаватор более гибким и свободным для входа. и выйти с сайта.
