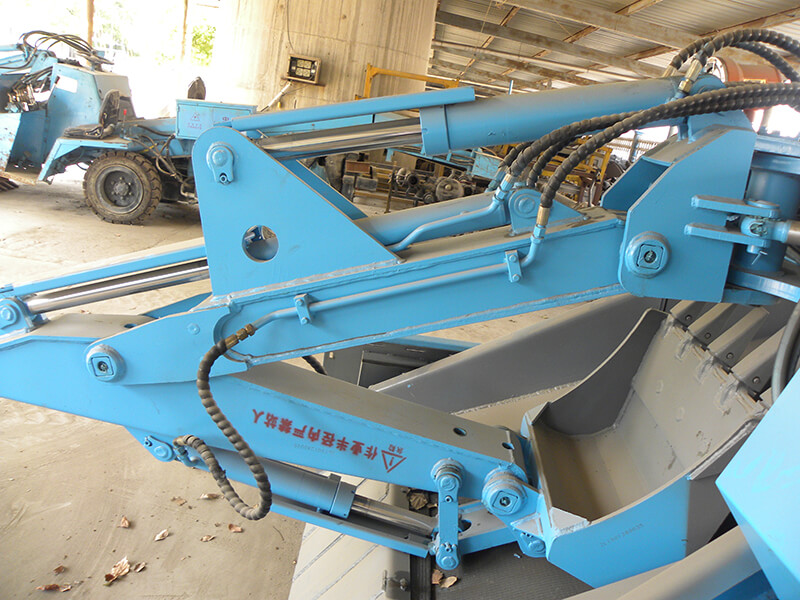

Рабочая рука: Примите материал национального стандарта GB/T700-Q235B, предел прочности на растяжение достигает 375-550 МПа.

Гидравлический цилиндр: Все используют масляные цилиндры машиностроения Fujian Shanli. Тяга масляных цилиндров может достигать 4500 Н. Используются импортные уплотнения Parker, которые обладают хорошими уплотняющими характеристиками, долгим сроком службы и высокой надежностью. В каждом соединении используются износостойкие самосмазывающиеся втулки Koryo, которые имеют лучшую износостойкость.

Втулка: Для втулки, используемой при раскопках, выбран массивный подшипник с инкрустацией графитом JDB (высокопрочная латунная втулка) (ZCuZn25Al6Fe3Mn3), который обладает высокой износостойкостью и хорошей коррозионной стойкостью, а также снижает затраты на техническое обслуживание с точки зрения использования и обслуживания.

Гидравлическая система

После нескольких поколений обновлений продукта общая конструкция гидравлической системы стала разумной.

Гидравлическая система использует двухступенчатое управление и оснащена гидравлическим джойстиком управления, который имеет хорошие пропорциональные характеристики управления и прост и удобен в эксплуатации.

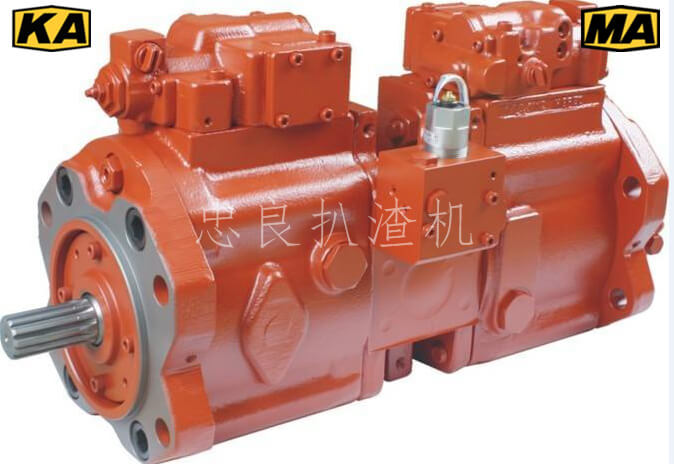

В гидравлическом шестеренчатом насосе используется тройной насос/двойной насос производства Jinan 7423 Military Factory, который обладает высокой износостойкостью и устойчивостью к загрязнениям, высокой эффективностью и длительным сроком службы.

В гидравлической системе используется мощный радиатор с воздушным охлаждением, обеспечивающий постоянную рабочую температуру масла во всей системе.

Фильтр может контролировать степень загрязнения гидравлической системы для защиты масляного насоса и других гидравлических компонентов, тем самым улучшая чистоту гидравлической системы.

Передающая часть

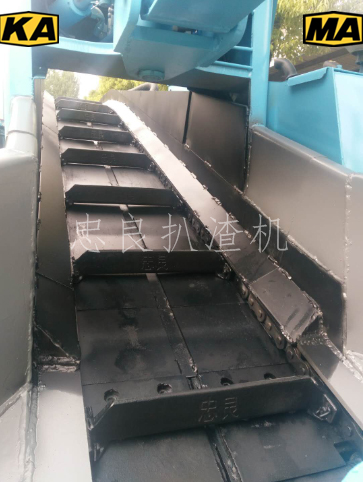

1. Обе стороны желоба, нижняя пластина и пластина прижимной цепи представляют собой износостойкие пластины, которые повышают износостойкость при транспортировке материалов.

2. Главная (ведомая) звездочка изготовлена из высокопрочной износостойкой легированной стали для увеличения срока службы звездочки.

3. Скребок изготовлен из материала Q345B, сварен и переработан. Удобно использовать различные типы скребков в соответствии с потребностями клиента.

4. Скребковая цепь использует двойные цепи, что увеличивает пропускную способность материалов.

Цепь имеет шаг цепи 50,8 мм, а нагрузка на растяжение этой цепи составляет 277 кН; цепная пластина изготовлена из сплава 40Mn, штифт - из сплава 20Cr, а ролик - из сплава GCr15. Поэтому срок службы цепи больше, чем у ремня.

Гидравлическая система

1. В двигателе конвейера используется низкоскоростной двигатель с высоким крутящим моментом производства Zhejiang-Ningbo Yining с номинальным крутящим моментом 2433 Н·м.

2. Силовые провода, электрические печатные платы и соединительные провода электрических компонентов соединяются с помощью кабельных наконечников, а на электрическую коробку и печатные платы устанавливаются резиновые амортизирующие и антивибрационные прокладки для уменьшения ошибок ослабления электрических цепей.

3. Используемые электрические компоненты выбираются у производителей, отвечающих стандартам безопасности. Соединительные провода, используемые в каждой отдельной цепи, различаются по цвету для удобства обслуживания (только для невзрывозащищенных моделей).

4. Добавьте автоматический выключатель, чтобы лучше контролировать выход трансформатора (только для невзрывозащищенных моделей).

Взрывозащищенная электрическая система

Основные электрические компоненты и электрические кабели выбираются из взрывозащищенных электрических шкафов управления и гибких кабелей, имеющих знаки безопасности.

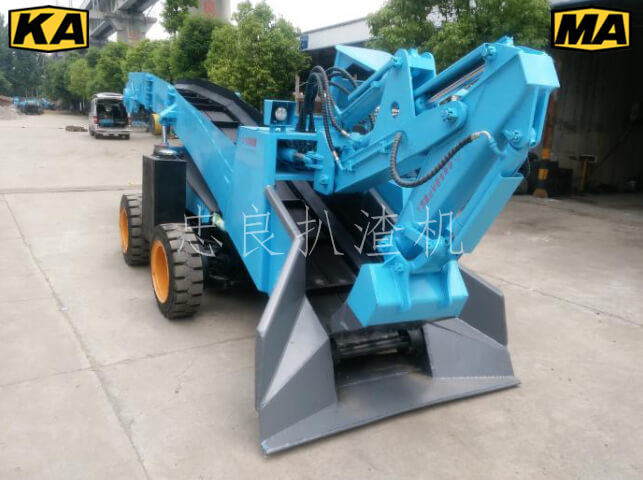

Часть раскопок

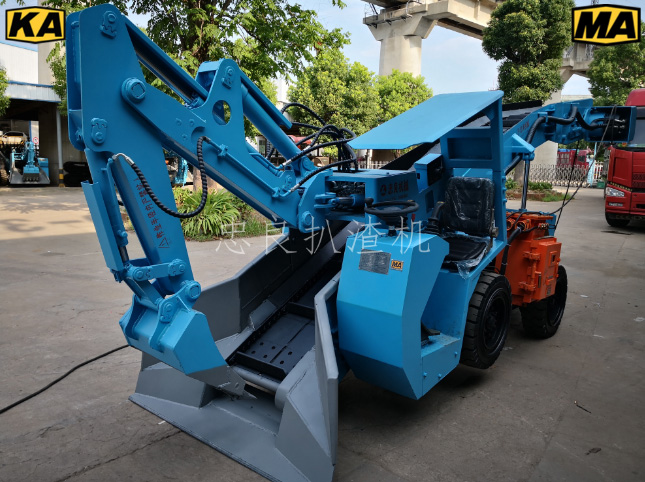

Принят пилотный режим, который более удобен и прост, а различные рукоятки управления выбраны от компании Zhejiang Haihong Hydraulic.

Ось

Ходьба колесного типа, скорость ходьбы может достигать 1,3 км/ч, скорость перехода высокая, можно использовать несколько рабочих поверхностей. Гибкий поворот, управляемые передние колеса, полный привод, а шины представляют собой износостойкие резиновые (или литые) шины. Входной конец оснащен буферным устройством, а движение и парковка стабильны. Принять отечественного производителя мостов Fujian Jinjiang Liansheng Engineering Axle Factory/задний мост погрузчика Isuzu.

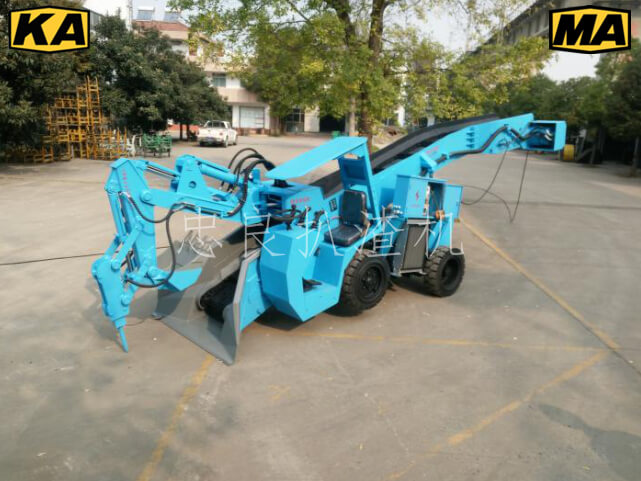

Гидравлический молот

Эта машина может быть оснащена встроенным отбойным молотком, который можно сразу же разбить при встрече с крупными камнями при удалении шлака, что удобно, быстро и безопасно.

Отбойный молоток может ломать и поддерживать пол проезжей части и дно борта; он может разбивать крупные камни и уголь после взрывных работ без необходимости дополнительных взрывных работ.

При проходке угольных или полуугольных выработок твердостью f≤3 проведение взрывных работ не требуется.

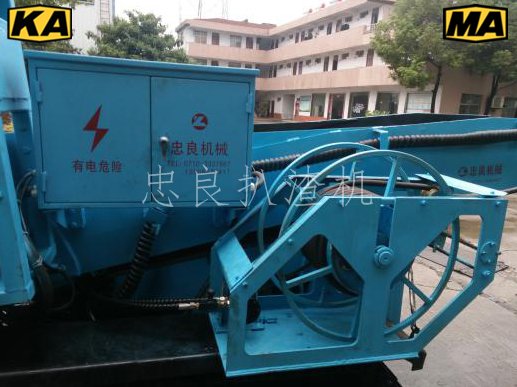

Кабельная катушка

Принять специальные кабельные барабаны, которые могут реализовать гибкое и автоматическое втягивание кабелей, когда оборудование входит и выходит из площадки, экономит рабочую силу и материальные ресурсы, повышает безопасность и имеет высокую степень автоматизации, что делает туннельный экскаватор более гибким и свободным для входа. и выйти с сайта. Можно установить 60 метров.

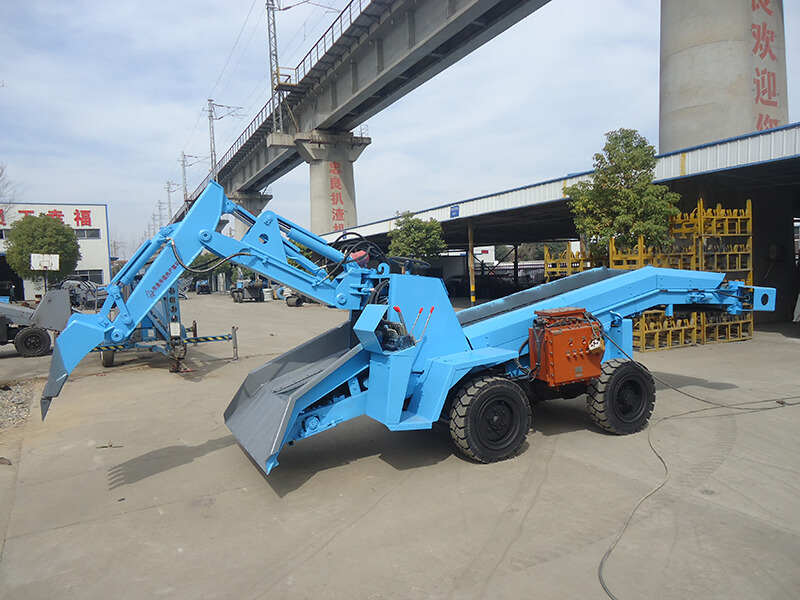

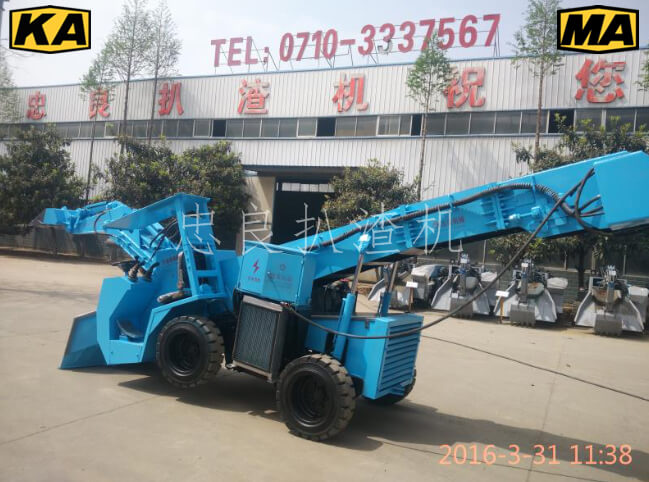

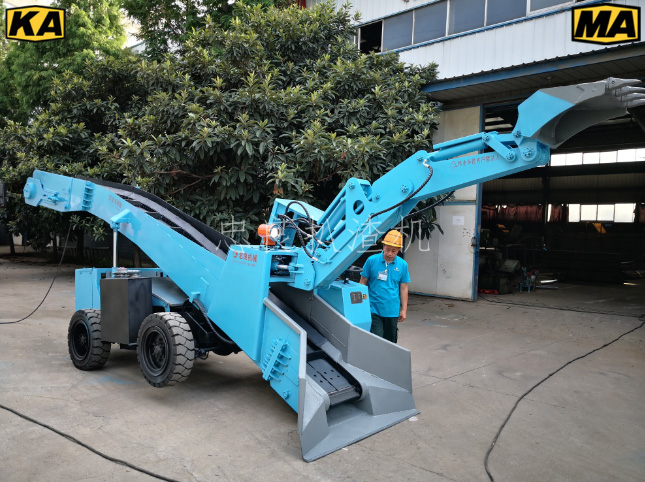

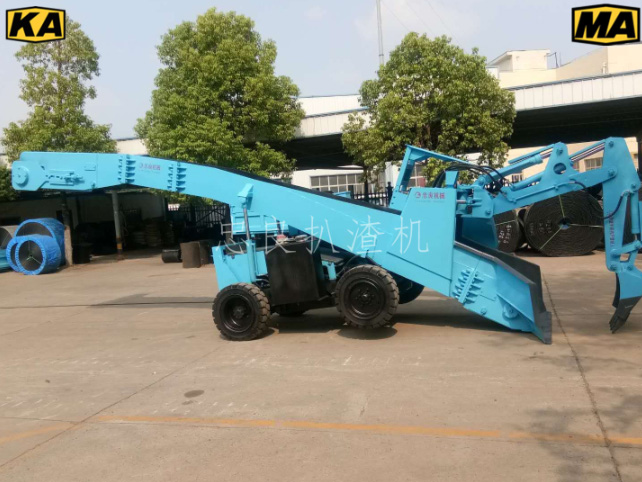

Полностью автоматический туннельный экскаватор, производитель туннельных экскаваторов, туннельный экскаватор в основном используется в подземных туннелях, таких как металлические шахты, водоотводные дороги и т. д. Его основная функция заключается в сборе всех видов инженерного гравия и выполнении транспортных и погрузочных работ.
